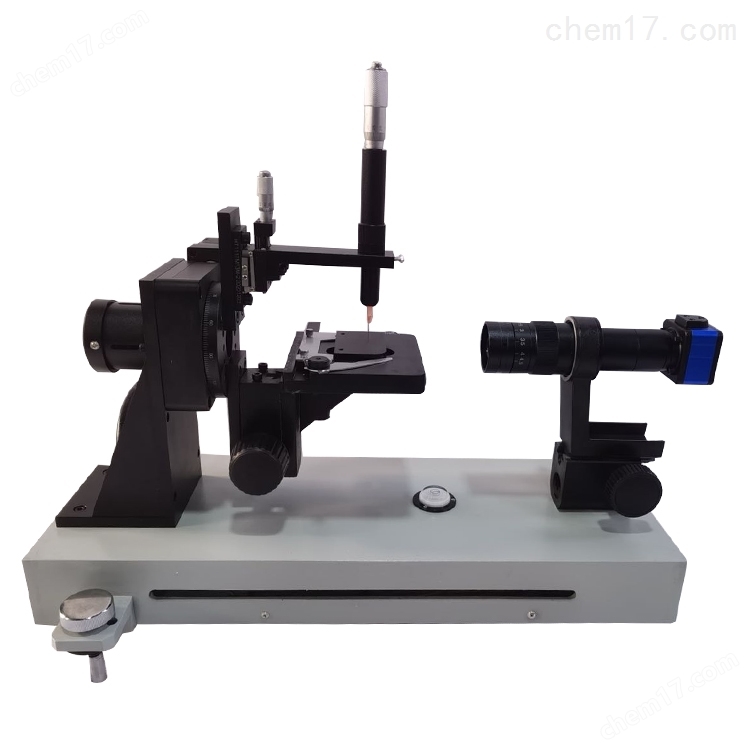

一．保定市鏵正電氣接觸角測定儀關鍵特性

自動接觸角分析

利用機器視覺技術，自動識別基線和液滴輪廓，以拉普拉斯方程為理論基礎進行二次曲線擬合計算，得到接觸角值。減小了重力對液滴形狀的影響，消除了人為測試誤差。對于基線特征明顯的圖片可以實現全自動測試，對于基線特征不明顯的圖片需要手工基線位置。

二．保定市鏵正電氣接觸角測定儀測試方法

1、靜滴法。

在固體表面滴一滴液體，待固-液-氣三相界面平衡后對平衡體系進行拍照，通過軟件提供的接觸角測量方法對接觸角進行測量。也可以在測試過程中對平衡過程進行定時拍照或錄像，然后對體系變化過程進行分析。

2、增減液滴法。

由于固體表面的不均勻性的存在，有時候需要測量動態接觸角，以分析接觸角的滯后現象，本儀器可以通過連續增加液滴量測量前進角或連續減少液滴量測量后退角。

3、傾斜板法

功能，其載物臺可以電動旋轉，形成一個傾角，液滴在重力作用下向一側傾斜直至發生滾動，這個過程可以測定液滴的前進角和后退角。

三．硬件特性

1、視頻采集：采用國產工業相機，圖像分辨率2048*1536像素，高精度、高清晰度、低噪聲。USB2.0輸出，計算機控制增益、亮度、曝光時間。USB供電，不需單獨電源。信噪比>52dB，曝光時間17uS~2.3S。

2、鏡頭特性：

國產變焦顯微鏡頭。

變倍比：0.7～4.5X

放大倍數：30～130倍

拍攝距離：95mm

筒長：165mm

鏡頭調節支架特性：采用F型專用鏡頭支架、調節范圍：60mm

3、載物臺移動特性：

移動方式：手動，平滑光學部件

X方向（橫向）：80mm，精度0.1mm

Y方向（縱向）：30mm，精度0.1mm

Z方向（上下）：50mm

4、旋轉臺特性

采用國產高精度光學旋轉臺，帶動載物臺同心旋轉，以實現轉落法測試前進角和后退角

旋轉方式：計算機控制，高細分步進電機驅動，同時可手動調節。

旋轉角度：≥90°

旋轉速度：計算機軟件調節

角度刻度分辨率：1°

5、單色半導體照明光源，亮度連續可調。

6、幀頻 ：25幀/秒

7、外形尺寸：600x310x450 mm
