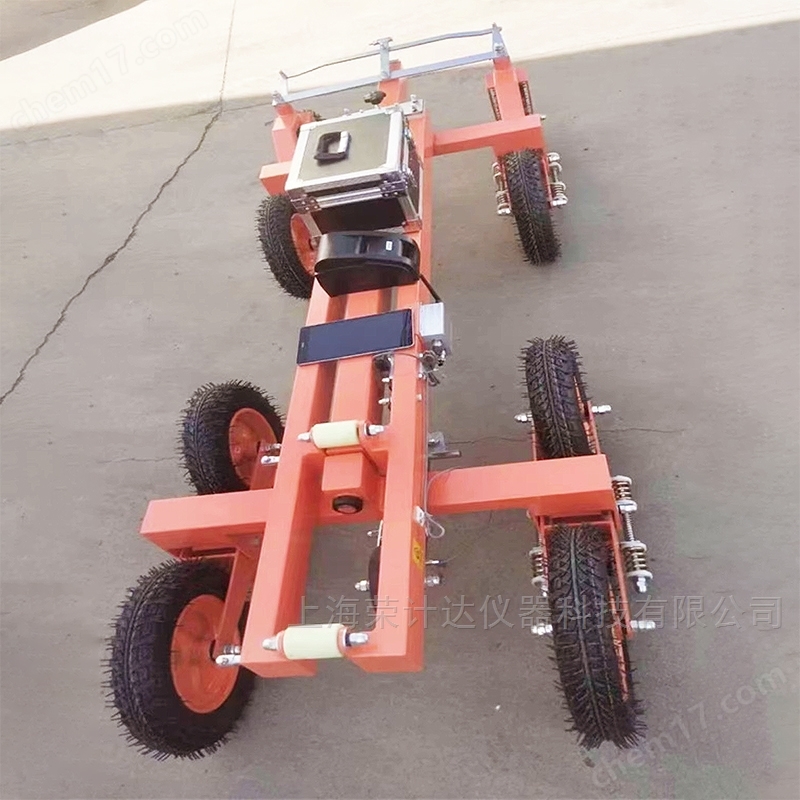

一、土工平整度八輪儀概述：

該儀器在電子技術方面，采用了國內好的微處理和大規模集成電路技術，提高了整機的集成度，減少了原儀器中許多不必要的接插件連接從而增加了系統工作的可靠性，使整機系統的各項性能更趨穩定，內部采用單CPU結構，負責顯示、打印、計算、通信、采集數據等功能；采用中斷方式采樣數據，因而可連續進行測量，而不中斷。一起自動計算距離，每測1000個點內存時，采樣間距取0.1米，則可連續測25公里。

公路連續式八輪平整度儀內含實時時鐘，可顯示時間和日期，并自動記錄。顯示器則采用了12寸觸摸屏，藍牙無線傳輸。控制器在車內，沒有電池，控制器接在點煙器上，重型車架，可以設置，保存打印所有數據，可現實路面實時測量數據。

公路連續式八輪平整度儀是具有連續測量、自動運算、顯示并打印路面平整度均方差的功能。因此本儀器和現行的三米直尺測量及其他同類測量?jī)x器比較，不僅具有測量精度高、速度快、數據可靠、評定科學等優點，而且操作簡單、工作可靠、同時大大降低了勞動強度，提高了工作效率和經濟效益。適用于公路、城市道路、廣場、機場跑道等路面的施工檢查竣工驗收和道路的養護，同時也可為教學、設計及科研單位提供可靠的路面分析資料，在國際<瀝青路面施工及驗收規范>(GBJ02－86)和交通部《養護技術規范》(JTJ073－85)重列出了此儀器為標準測量?jī)x器。同時國家技術監督局批準該儀器為國家標準儀器、編號為(GB11816－89)。

二、土工平整度八輪儀技術功能：

1、可自動測定、運算、打印均方差。取樣間距0.05m及0.1m兩種，取樣差0.04mm，同一條件重復測試，其統計偏差小于0.2mm；

2、由人工送數，可自動打印測試日期(年月日)及被測路段編號(道路號、里程樁號、取樣、超差)每打印一次，小結序號自動加一。

3、自動運算并打印被測路段的單項累計值H(單位：mm)。

4、自動檢測計算并打印被測路段長度值L(單位：m)誤差小于1%。

5、自動測定計算并打印正負超差數(K＋、K－)，超差標準使用可根據路面等級要求自行選定，限制在1－15范圍內(mm)。

6、可自動測定計算并打印測試速度值V(單位：km/h)。

7、人力或機動車牽引，小轉彎半徑5m，檢測速度不超過12km/h，非檢測情況(機架縮短，測量輪懸起)下?tīng)恳俣?25KM/H)。

8、工作環境溫度：(-10℃－＋40℃)

9、電源及功耗：膠體免維修電池，6V7.2AH

10、外形尺寸：(長×高×寬mm)4061×800×600　伸長：4061mm；縮短：2350mm；

11、儀器重量：全機總重150kg，電子儀器箱3kg

公路連續式八輪平整度儀維護及保養：

1、儀器采用內部充電電池供電，充滿后可連續使用20小時以上(若關掉背景光則可延長使用時間)；

 2、每次使用之前，應充滿電(一般充電八個小時左右)；

 3、儀器在監控狀態時，若電池不足會顯示“請充電！”，此時應盡快充電，以免在工作中因電不夠而中斷。

 4、儀器長期不使用，則每2－3個月應充電一次，確保電池不損壞。

 5、平整度儀是精密電子儀器，如傳感器、計算機、打印機等部件，切勿淋雨、受潮，不用時要妥善保管，定期通電，以免損壞；

 6、機架上軸承和運動部分要經常加油潤滑，防止生銹磨損。使用前后應檢查連接螺栓是否緊固。在長途運輸后尤其要認真檢查；

 7、測量輪的磨損會影響測量的精度，因此行駛足夠里程后，要檢查其直徑及時更換。另外測量輪的標準直徑為159.2mm；

 8、儀器電纜線在使用時，因使用不當容易發生斷路現象，此時可用萬用表檢查連線的通斷，電纜連線的連線位置圖見附頁，排除故障時，斷線一定要用熔電焊接牢靠，各線間不要接觸，以免影響儀器的使用。

 9、使用前與使用后位移傳感器測桿須擦拭干凈。

三、常見故障排除：

本儀器由機械和電子二部門組成，機械方面的故障，如發生轉向不靈，輪胎漏氣偏歪，個別零件損壞，都易于檢查發現，而且一般公路使用部門具有修理能力，只要檢查保養，不難及時處理。而電氣部分，由于采用微型計算機，技術上較為復雜，一般簡單故障使用單位應學會排除，疑難的故障應送到生產單位檢修。

四、注意事項：

1.使用本儀器之前先閱讀使用說明書，必須每月充一次電，該機升級以后可與筆記本聯網。

2.不論主機、儀表或傳感器上的接插件在連接時首先應對正位置再連接，不允許硬性連接，否則將損壞接插件。

3.位移傳感器的使用一定要調整好安裝位置確保在傳感器的線性測量范圍間內使用。(此類傳感器一般在側桿活動范圍的大靠下40mm左右部分線性測量區間)

4.使用微機管理操作，能分析出各路段的起伏曲線，一次可以打印多組試驗結果。

五、裝箱單：

1、主機：1臺；

2、位移傳感器：1只；

3、光電距離傳感器：1只；

4、數顯控制儀：1臺；

5、充電器：1只；

6、位移傳感器(1米)：1根；

7、距離傳感器(1米)：1根；

8、說明書：份；

9、合格證：1份；

10、打印機說明書：1份。
