易福門IFM編碼器報價RP1010：空心軸編碼器, 電纜, , Auflösung: 1024 Schritte
工作電壓: 5 V DC ± 0,5
輸出功能: TTL輸出20 mA
長度: 40 mm
接口: PUR電纜 / 1 m; 徑向的
外殼材料: 鋁
機械轉速Z大值 [1/min]: 6000

易福門IFM編碼器報價RP1010產品詳情：

易福門IFM編碼器報價RP1010

• 脈沖序列針對可靠檢測旋轉速度進行定義
• 用于準確位置確定和線性測量
• 直接在驅動器軸上輕松安裝
• 適合在空間受限情況下使用的徑向電纜連接
• 較高的抗沖擊和振動能力

  應用
  功能原理	增量式
  電氣數據
  工作電壓公差 [%]	10
  工作電壓 [V]	5 DC
  電流損耗 [mA]	< 150
  輸出
  電氣設計	TTL
  每個輸出大電流負載 [mA]	20
  開關頻率 [kHz]	300
  相位偏差A(yù)和B [°]	90
  測量/設定范圍
  分辨率	1024 分辨率
  工作條件
  環境溫度 [°C]	-30...60
  注意環境溫度	根據要求較高的溫度 圖表見安裝說明書
  存儲溫度 [°C]	-30...100
  允許大的相對空氣濕度 [%]	75; (暫時: 95 %; 不允許冷凝)
  外殼防護等級	IP 64
  認證/測試
  抗沖擊	100 g (6 ms)
  抗震	10 g (55...2000 Hz)
  MTTF [年]	57
  機械技術數據
  重量 [g]	956.3
  尺寸 [mm]	Ø 87 / L = 40
  原材料	鋁
  機械大值 [U/min]	6000
  啟動扭矩大值 [Nm]	15
  溫度扭矩參考 [°C]	20
  軸監控器	全通的空心軸
  軸直徑 [mm]	20
  適合軸	H7
  軸材料	鋼 (1.4104)
  軸的安裝深度 [mm]	> 46
  大的軸向軸 [mm]	1,5; (僅用于安裝公差和熱膨脹之間的平衡。; 不允許動態運動。)
  注釋
  說明	該產品已停產
  電氣連接
  	電纜: 1 m, PUR; 徑向的
  圖表

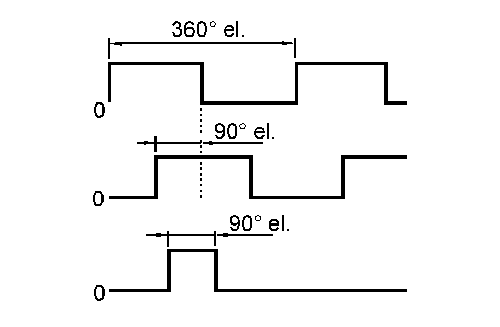

  脈沖圖	輸出 A   輸出 B   0指標
