當前位置：迪圖（上海）生物科技有限公司>>技術文章>>奧林巴斯CX33部件裝配——目鏡的安裝
一、取下標準10倍目鏡
使用螺絲固定住標準10倍目鏡。

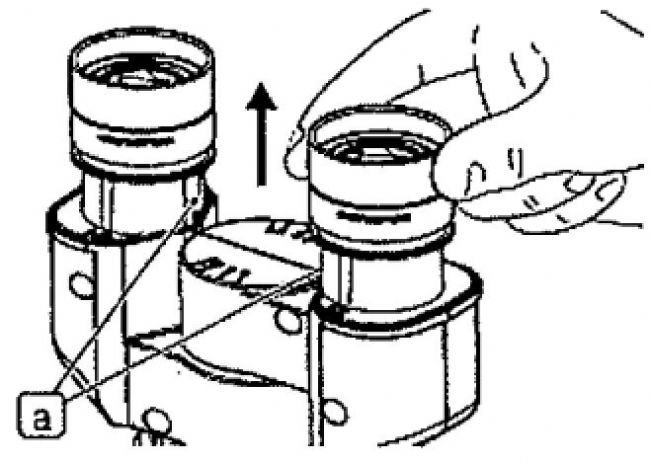

1、使用小平頭螺絲刀擰松10倍目鏡的固定螺絲a，取下目鏡。
二、安裝目鏡測微尺
可以安裝在本產品目鏡上的目鏡測微尺的尺寸為直徑24 mm，厚度1.5 mm。
1、安裝測微尺時，使用小平頭螺絲刀擰松右側目鏡的固定螺絲，取下目鏡。
2、握住目鏡架，擰松標線架a，然后取下。
3、將測微尺b插入可拆卸標線架a，使測微尺的顯示表面朝下。
注意：小心不要在目鏡測微尺b上留下污漬，否則觀察過程中會受到污漬的影響。
4、將帶有測微尺b的標線架a輕輕擰入目鏡的底部。
注意：務必*擰入標線架a到頭。
5、將目鏡安裝到鏡筒，然后擰緊固定螺絲。
三、安裝目鏡(標準10倍目鏡或W HSZ15X-H )
1、將WHSZ15X-H插入目鏡鏡筒，然后使用平頭螺絲刀擰緊固定螺絲a。
到這里，奧林巴斯CX33目鏡就算是安裝完成了，我們就可以進行其他部件的安裝，詳情可查閱其他關于奧林巴斯CX33組裝的內容。
