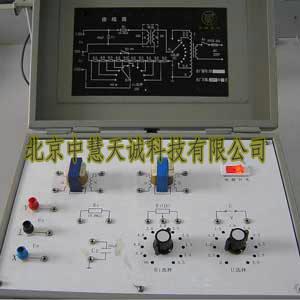

磁滯回線實驗儀_磁滯回線實驗組合儀 型號：UKMC-1 貨號：ZH11454
產品介紹：
磁滯回線是鐵磁材料zui明顯的特征，根據磁滯回線的形狀，可將鐵磁材料分成軟磁和硬磁兩類（前者磁滯回線狹長，矯頑力、剩磁和磁滯損耗均較小，是制造變壓器、電機和交流磁鐵的重要材料；后者磁滯回線較寬，矯頑力大，剩磁強，可用來制造*磁鐵）。觀測磁滯回線的方法是用50Hz交流電將鐵磁體樣品磁化，在示波器上顯示其磁滯回線。按所附的“實驗接線圖”接線，即可完成觀測動態磁滯回線的實驗。
實驗項目：
1.認識磁化規律，比較兩種典型鐵磁物質的動態磁化特性；
2.測定樣品基本磁化曲線，作μ-H曲線；
3.測定樣品的Hc、Br、Bm和（Hm.Bm）等參數；
4.測繪樣品磁滯回線，估算磁滯損耗。
參數：
1.勵磁電源：220V、50Hz的市電經變壓器隔離降壓后供試樣磁化，電源輸出電壓分11檔
2.試驗樣品：樣品1和樣品2為尺寸（平均磁路長度L和截面積S）相同而磁性不同的兩只EI型鐵芯，兩者的勵磁繞組匝數N和磁感應強度B的測量繞組n等亦相同
3.樣品參數：待測樣品平均磁路長度L=60mm、橫截面積S=80mm2，勵磁繞組匝數N=50，磁感應強度B的測量繞組匝數n=150，勵磁電流iH的取樣電阻R1為0.5～5Ω，積分電阻R2為10k，積分電容C2為20μF
4.認識鐵磁物質磁化規律
5.測定兩種不同樣品基本磁化曲線
能定量、快速地測定鐵磁材料在磁化過程中的H和B之值，并能給出剩磁、矯頑力、磁滯損耗等多種參數，將磁滯回線實驗從定性轉入定量。
