RCB344E熱電阻溫變隔離柵(回路供電)詳細資料
RCB344E熱電阻溫變隔離柵功能：
RCB344E熱電阻溫變隔離柵接收危險場所的 3 線制 Pt100、Cu50、Cu100、Pt50 或其他類型的熱電阻信號，經過線性化處理，變換成與溫度成線性的2線制電流信號輸出。輸出回路供電，不需要獨立的工作電源。可在線設置分度號和溫度范圍。可選1入1出。隔離柵限制從本安端子竄入危險場所的能量，從而確保系統本安防爆。

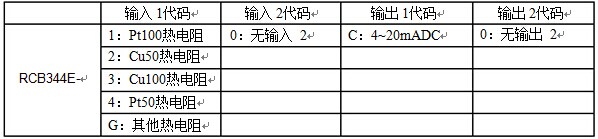

RCB344E熱電阻溫變隔離柵型號規格：

RCB344E熱電阻溫變隔離柵防爆技術指標:
引線電阻：≤20Ω/線
防爆標志：[Exia Ga]ⅡC
輸出信號：2線制4~20mA，安全區
輸出端電壓：16~30V，即工作電源電壓
轉換精度：±0.2%F.S(△R>40Ω)
±0.4%F.S(40Ω≥△R≥20Ω)
認證參數：（端子 1/4、1/6、4/6間）
Um=250V
Uo=6.6V
Io=68mA
Lo=5mH
Po=113mW
Co=5μF
溫度漂移：±100ppm/℃
技術指標
絕緣強度：輸入/輸出，≥2000VAC（1min）
本安/非本安，≥2000VAC（1min）
絕緣電阻：輸入/輸出，≥100MΩ（500VDC）
輸入信號：Cu50、Pt100、Cu100、Pt50，危險區
激勵電流：≤0.2mA
RCB344E熱電偶溫變隔離柵接線圖:
