力士樂插裝閥控制蓋板LFA40H2-71/FX20，德國REXROTH二通插裝閥控制蓋板，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原廠原裝，拒絕假貨，客戶買的安心，用的放心。*，常用產品現貨供應，歡迎新老客戶詢價采購！
使用二通插裝閥的液壓機液壓系統分析
液壓機液壓系統因其壓力高，流量大，液壓控制閥適于采用二通插裝閥,YA液壓機液壓系統原理，液壓系統的液壓控制閥全部采用二通插裝閥。系統采用雙泵供油，泵1為低壓大流量泵,用于上缸和下缸的快速行程;泵2為高壓小流量泵，用于系統實現壓制及保壓。液壓系統控制部分包括七個集成塊。泵1的調壓、安全、卸荷及防止油液倒流由集成塊②控制，泵2的調壓、安全、卸荷由集成塊①控制;上缸運動由集成塊⑤和⑥控制;下缸運:動由集成塊③和④控制;送料缸由集成塊⑦控制。
由于液壓系統控制閥除送料缸液壓系統外，其余部分采用了二通插裝閥;集成塊,使液壓系統結構緊湊、簡單,便于安裝、調試和維護。系統的工作性能得以改善:速度快、穩定性好、響應快、精度高,系統配以計算機控制,可方便地實現自動控制。
二通插裝閥是插裝閥基本組件( 閥芯、閥套、彈簧和密封圈)插到特別設計加工的閥體內，配以蓋板、先導閥組成的一種多功能的復合閥。因每個插裝閥基本組件有且只有兩個油口，故被稱為二通插裝閥，早期又稱為邏輯閥。
1、二通插裝閥的特點
二通插裝閥具有下列特點:流通能力大，壓力損失小，適用于大流量液壓系統;主閥芯行程短，動作靈敏，響應快，沖擊小;抗油污能力強，對油液過濾精度無嚴格要求;結構簡單，維修方便，故障少，壽命長;插件具有一閥多能的特性，便于組成各種液壓回路，工作穩定可靠，插件具有通用化、標準化、系列化程度很高的零件，可以組成集成化系統。
2、二通插裝閥的組成
二通插裝閥由插裝元件、控制蓋板、先導控制元件和插裝塊體四部分組成。圖1是二通插裝閥的典型結構
控制蓋板用以固定插裝件，安裝先導控制閥，內裝棱閥、溢流閥等。控制蓋板內有控制油通道，配有一個或多個阻尼螺塞。通常蓋板有五個控制油孔:X、Y、Z1、Z2和中心孔a。由于蓋板是按通用性來設計的，具體運用到某個控制油路上有的孔可能被堵住不用。為防止將蓋板裝錯，蓋板上的定位孔，起標定蓋板方位的作用。另外，拆卸蓋板之前就必須看清、記牢蓋板的安.裝方法。
先導控制元件稱作先導閥，是小通徑的電磁換向閥。塊體是嵌入插裝元件，安裝控制蓋板和其它控制閥、溝通主油路與控制油路的基礎閥體。插裝元件由閥芯、閥套、彈簧以及密封件組成(圖3 )。每只插件有兩個連接主油路的通口，閥芯的正面稱為A口;閥芯環側面的稱作B口。閥芯開啟，A口和B口溝通;閥芯閉合，A口和B口之間中斷。因而插裝閥的功能等同于2位2通閥。故稱二通插裝閥，簡稱插裝閥。
根據用途不同分為方向閥組件、壓力閥組件和流量閥組件。同一通徑的三種組件安裝尺寸相同，但閥芯的結構形式和閥套座直徑不同。三種組件均有兩個主油口A和B、一個控制口x。
插裝閥基本組件：1-閥套2-密封件3-閥芯4-彈簧5-蓋板6-阻尼孔7-閥芯。

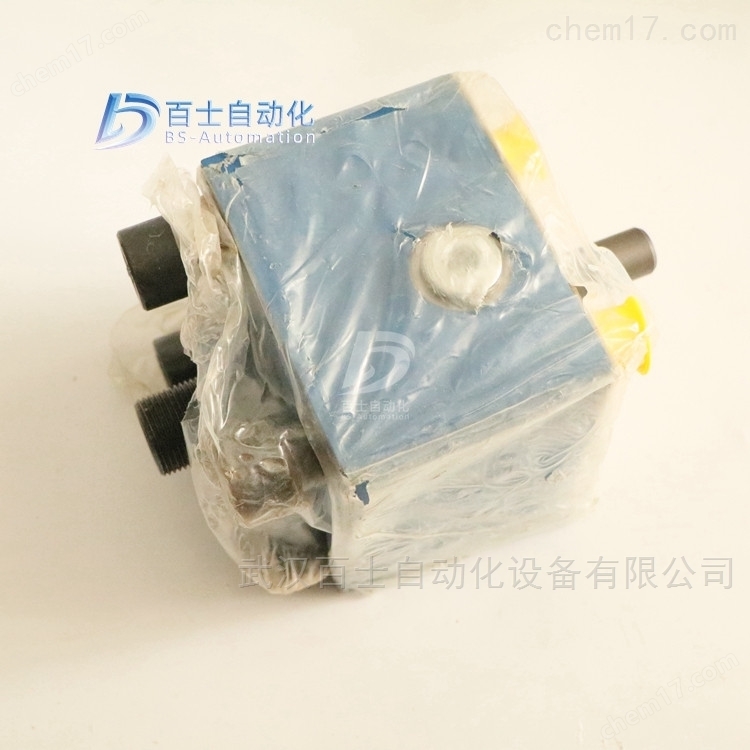

力士樂插裝閥控制蓋板LFA40H2-71/FX20，德國REXROTH二通插裝閥控制蓋板
德國力士樂REXROTH插裝閥控制蓋板訂貨號和型號：
R901264598 LFA40H2-7X/FX20
R900336728 LFA40H2-71/FX20
R901206317 LFA40H2-7X/FX25
R900354411 LFA50H2-6X/
R900354951 LFA50H2-6X/F
R900354771 LFA50H2-6X/F
R900367385 LFA50H2-6X/F/12
R900376690 LFA50H2-6X/FDR
R900953706 LFA50H2-6X/FDRX15
R900581814 LFA50H2-6X/FJX08
R900392951 LFA50H2-6X/FV
R900364514 LFA50H2-6X/FV/12
R900923551 LFA50H2-6X/FX05/12
R900393699 LFA50H2-6X/FX08
R900437867 LFA50H2-6X/FX08/12
R900476118 LFA50H2-6X/FX08V
R900372279 LFA50H2-6X/FX10
R900566105 LFA50H2-6X/FX10/12
R900384566 LFA50H2-6X/FX10V/12
R900358754 LFA50H2-6X/FX12
R900562560 LFA50H2-6X/FX12/12
R900548861 LFA50H2-6X/FX12V
R900361937 LFA50H2-6X/FX15
R900510628 LFA50H2-6X/FX15/12
R900519534 LFA50H2-6X/FX15V
R900386725 LFA50H2-6X/FX15V/12
R900597605 LFA50H2-6X/FX18
R900581217 LFA50H2-6X/FX20
R900554922 LFA50H2-6X/FX20V
R900353502 LFA50H2-6X/FX25
R900598503 LFA50H2-6X/FX30
R900384966 LFA50H2-6X/V/12
R901444261 LFA50H2-7X/450F
R900938205 LFA50H2-7X/F
R900972582 LFA50H2-7X/F/12
R900972469 LFA50H2-7X/FDR
R900957775 LFA50H2-7X/FDRX15
R900969812 LFA50H2-7X/FV
R900703103 LFA50H2-7X/FV/12
R901187036 LFA50H2-7X/FX05
R900960121 LFA50H2-7X/FX08
R900773404 LFA50H2-7X/FX10
R901222936 LFA50H2-7X/FX10V
R900938206 LFA50H2-7X/FX12
R900975453 LFA50H2-7X/FX12V
R900938207 LFA50H2-7X/FX15
R901045608 LFA50H2-7X/FX15V
R900784036 LFA50H2-7X/FX18
R901220953 LFA50H2-7X/FX18/12
R901091593 LFA50H2-7X/FX20
R900968963 LFA50H2-7X/FX25
R900766249 LFA50H2-7X/FX30
R900355072 LFA63H2-6X/F
R900473536 LFA63H2-6X/F/12
R900484832 LFA63H2-6X/FDR
R900506870 LFA63H2-6X/FDRX25
R900369573 LFA63H2-6X/FJX08
R900525818 LFA63H2-6X/FV
R900384114 LFA63H2-6X/FV/12
R900595598 LFA63H2-6X/FX08
R900560471 LFA63H2-6X/FX08V
R900547954 LFA63H2-6X/FX10
R900377491 LFA63H2-6X/FX12
R900537398 LFA63H2-6X/FX12/12
R900461545 LFA63H2-6X/FX12V
R900481379 LFA63H2-6X/FX14
R900366463 LFA63H2-6X/FX15
R900369616 LFA63H2-6X/FX18
R900394552 LFA63H2-6X/FX20
R900353412 LFA63H2-6X/FX30
R901394415 LFA63H2-7X/450F
R900938250 LFA63H2-7X/F
R900975736 LFA63H2-7X/F/12
R900955776 LFA63H2-7X/FDR
R900706345 LFA63H2-7X/FDRX15
R901026248 LFA63H2-7X/FJX10
R900970759 LFA63H2-7X/FV
R900703102 LFA63H2-7X/FV/12
R900938251 LFA63H2-7X/FX08
R900740493 LFA63H2-7X/FX10
R900619823 LFA63H2-7X/FX10/12
R901223273 LFA63H2-7X/FX10V
R900938252 LFA63H2-7X/FX12
R978025489 LFA63H2-7X/FX12/12
R901042902 LFA63H2-7X/FX15
R900619824 LFA63H2-7X/FX15/12
R900959433 LFA63H2-7X/FX18
R901175020 LFA63H2-7X/FX18V/12
R900970098 LFA63H2-7X/FX20
R901414789 LFA63H2-7X/FX20/12
R900775339 LFA63H2-7X/FX20V
R901018064 LFA63H2-7X/FX25
R901203861 LFA63H2-7X/FX30
R901375492 LFA80H2-6X/450F
R900527919 LFA80H2-6X/F
R900573356 LFA80H2-6X/F/12
R901301615 LFA80H2-6X/FMT
R901047039 LFA80H2-6X/FV
R901151719 LFA80H2-6X/FV/12
R901187133 LFA80H2-6X/FX05
R900917172 LFA80H2-6X/FX08
R901413261 LFA80H2-6X/FX10
R900716132 LFA80H2-6X/FX15
R900979971 LFA80H2-6X/FX18V
R900532263 LFA80H2-6X/FX20
R900550789 LFA80H2-6X/FX20/12
R900976500 LFA80H2-6X/FX20V/12
R901006452 LFA80H2-6X/FX25
R901099111 LFA80H2-6X/FX30
R901064263 LFA80H2-6X/FX35
R901034174 LFA80H2-6X/FX40
R900917698 LFA80H2-6X/FX50
R983034468 LFA16H2-7X/FIN010
R983042757 LFA16H2-7X/F10IN010
R983034472 LFA16H2-7X/FX07IN010
R983034503 LFA16H2-7X/FX08IN010
R987379451 LFA16H2-7X/FX06
R983034515 LFA25H2-7X/FIN010
R983034475 LFA25H2-7X/FX08IN010
R983034489 LFA25H2-7X/FX10IN010
R978918352 LFA25H2-7X/FX08F10/12SO43A-548
R978918993 LFA25H2-7X/FX08V/12
R978910524 LFA25H2-7X/FX10/12SO43A-1214-4
R988004119 LFA25H2-7X/FX20
R978911445 LFA25H2-7X/FX20/12
R983034513 LFA32H2-7X/FIN010
鍛壓機械是指在鍛壓加工中用于成形和分離的機械設備。鍛壓機械包括成形用的鍛錘、機械壓力機、液壓機、螺旋壓力機和平鍛機，以及開卷機、矯正機、剪切機、鍛造操作機等輔助機械。鍛壓機械主要用于金屬成形，所以又稱為金屬成形機床。鍛壓機械是通過對金屬施加壓力使之成形的，力大是其基本特點，故多為重型設備，設備上多設有安全防護裝置，以保障設備和人身安全。
鍛壓機械主要包括各種鍛錘、各種壓力機和其他輔助機械。
鍛錘，由重錘落下或強迫高速運動產生的動能對坯料做功，使之塑性變形的機械。鍛錘是常見、歷史悠久的鍛壓機械。它結構簡單,工作靈活,功能性強、使用面廣、易于維修，適用于自由鍛和模鍛。但震動較大，較難實現自動化生產。
鍛錘的工作原理
鍛錘靠高壓氣體突然釋放的能量驅動上，下錘頭高速運動，懸空對擊，是金屬塑性成形的鍛造方法。高速錘鍛造是一種高能率成形方法，主要用于精密模鍛和熱擠壓。
瞬間釋放的高壓氣體(壓力一般為15000兆帕，迫使錘頭向下作9～24米/秒的高速運動，同時也向上推動高壓氣缸的缸蓋，并帶動整個機架向上運動。錘頭上的上模與機架上的下模在空中對擊工件，使之塑性變形。機架的質量遠大于錘體，所以移動速度慢，行程小，便于操作。錘擊后，安裝在機架內的回程桿將錘頭推回原處。機架放置于外支架的緩沖墊上。這類設備初只能一次單擊，后來研制出可以連擊的﹑內燃式的高速錘。高速錘鍛造，存在明顯的變形慣性力和變形熱效應，控制得當可以提高金屬的塑性，改善金屬在模具中的流動充填性能，利用模鍛可成形薄壁﹑高肋的復雜形狀鍛件。高速錘鍛造多用于葉片﹑齒輪等零件的精鍛和擠壓。
機械壓力機，機械壓力機用曲柄連桿或肘桿機構、凸輪機構、螺桿機構傳動，工作平穩，工作精度高，操作條件好，生產率高，易于實現機械化、自動化，適于在自動線上工作。機械壓力機在數量上居各類鍛壓機械。冷鐓機等各種線材成形自動機、平鍛機、螺旋壓力機、徑向鍛造機、大多數彎曲機、矯正機和剪切機也具有與機械壓力機相似的傳動機構，可以說是機械壓力機的派生系列。
機械壓力機工作原理
是用曲柄連桿或肘桿機構、凸輪機構、螺桿機構傳動，工作平穩、工作精度高、操作條件好、生產率高，易于實現機械化、自動化，適于在自動線上工作。機械壓力機在數量上居各類鍛壓機械。冷鐓機等各種線材成形自動機、平鍛機、螺旋壓力機、徑向鍛造機、大多數彎曲機、矯正機和剪切機等，也具有與機械壓力機相似的傳動機構，可以說是機械壓力機的派生系列。行程是可變的，能夠在任意位置發出大的工作力。液壓機工作平穩，沒有震動，容易達到較大的鍛造深度，適合于大鍛件的鍛造和大規格板料的拉深、打包和壓塊等工作。液壓機主要包括水壓機和油壓機。某些彎曲、矯正、剪切機械也屬于液壓機一類。
液壓機，以高壓液體（油、乳化液等）傳送工作壓力的鍛壓機械。液壓機的行程是可變的，能夠在任意位置發出大的工作力。液壓機工作平穩，沒有震動，容易達到較大的鍛造深度，適合于大鍛件的鍛造和大規格板料的拉深、打包和壓塊等工作。液壓機主要包括水壓機和油壓機。某些彎曲、矯正、剪切機械也屬于液壓機一類。
液壓機工作原理
利用帕斯卡定律制成的利用液體壓強傳動的機械，種類很多。當然，用途也根據需要是多種多樣的。如按傳遞壓強的液體種類來分，有油壓機和水壓機兩大類。水壓機產生的總壓力較大，常用于鍛造和沖壓。鍛造水壓機又分為模鍛水壓機和自由鍛水壓機兩種。模鍛水壓機要用模具，而自由鍛水壓機不用模具。
液壓是機械行業、機電行業的一個名詞。液壓可以用動力傳動方式， 成為液壓傳動。液壓也可用作控制方式，稱為液壓控制。
液壓傳動是以液體作為工作介質，利用液體的壓力能來傳遞動力。
液壓控制是以有壓力液體作為控制信號傳遞方式的控制。用液壓技術構成的控制系統稱為液壓控制系統。液壓挖制通常包括液壓開環挖制和液壓閉環控制。液壓閉環挖制也就是液壓伺服控制，它構成液壓伺服系統，通常包括電氣液壓伺服系統(電液伺服系統)和機械液壓同服系統(機液伺服系統，或機液伺服機構)等。
一個完整的液壓系統由五個部分組成，即能源裝置、執行裝置、控制調節裝置、輔助裝置、液體介質。液壓由于其傳遞動力大，易于傳遞及配置等特點，在工業、民用行業應用廣泛。液壓系統的執行元件(液壓缸和液壓馬達)的作用是將液體的壓力能轉換為機械能，從而獲
得需要的直線往復運動或回轉運動。液壓系統的能源裝置(液壓泵)的作用是將原動機的機械能轉換成液體的壓力能。
液壓系統組成
一個完整的液壓系統由五個部分組成，即動力元件、執行元件、控制元件、輔助元件和工作介質。
動力元件的作用是將原動機的機械能轉換成液體的壓力能。動力元件指液壓系統中的液壓泵，它向整個液壓系統提供動力。液壓泵的結構形式一般有齒輪泵、葉片泵、柱塞泵、螺桿泵。
執行元件的作用是將液體的壓力能轉換為機械能，驅動負載作直線往復運動或回轉運動。執行元件有液壓缸和液壓馬達。
挖制元件(即各種液壓閥)在液壓系統中控制和調節液體的壓力、流量和方向。
根據控制功能的不同，液壓閥可分為壓力控制閥、流量挖制閥和方向控制閥。壓力挖制閥又分為溢流閥(安全閥)、減壓閥、順序閥、壓力繼電器等:流量控制閥包括節流閥、調整閥、分流集流閥等:方向控制閥包括單向閥、液挖單向閥、梭閥、換向閥等。根據控制方式不同，
液壓閥可分為開關式控制閥、定值控制閥和比例控制閥。
輔助元件包括蓄能器、過濾器、冷卻器、加熱器、油管、管接頭、油箱、壓力計、流量計、
密封裝置等，它們起連接、儲油、過濾和測量油液壓力等輔助作用
工作介質是指各類液壓傳動中的液壓油或乳化液，有各種礦物油、乳化液和合成型液壓油等
幾大類。液壓系統就是通過其實現運動和動力傳遞的。
液壓元件可分為動力元件和挖制元件以及執行元件三大類。盡管都是液壓元件，它們的自身
功能和安裝使用的技術要求也不盡相同，現分別介紹如下:
動力元件:指的是各種液壓泵，齒輪泵、葉片泵、柱塞泵、螺桿泵。
1、齒輪油泵和串聯泵(包括外嚙合與內嚙合)兩種結構型式。
2、葉片油泵(包括單級泵、變量泵、雙級泵、雙聯泵)。
3、柱塞油泵，又分為軸向柱塞油泵和徑向柱塞油泵，軸向柱塞泵有定量泵、變量泵、(變量泵又分為手動變量與壓力補償變量、伺服變量等多種)從結構上又分為端面配油和閥式配油兩種配油方式，而徑向柱塞泵的配油型式，基本上為閥式配油。);
執行元件:液壓缸和液壓馬達，液壓缸有活塞液壓缸、柱塞液壓缸、擺動液壓缸、組合液壓缸:液壓馬達有齒輪式液壓馬達、葉片液壓馬達、柱塞液壓馬達:
控制元件:方向控制閥、單向閥、換向閥;
壓力控制閥:溢流閥、減壓閥、順序閥、壓力繼電器等:
流量控制閥:節流閥、調速閥、分流闕:
輔助元件:除上述三部分以外的其它元件，包括壓力表、濾油器、蓄能裝置、冷卻器、管件{主要包括:各種管接頭 (擴口式、 焊接式、卡套式，sae法蘭)、高壓球閥、快換接頭、軟管總成、測壓接頭、管夾等}及油箱等，它們同樣十分重要。
力士樂REXROTH液壓元件應用行業：注塑機、吹塑機、橡膠和發泡機、陶瓷壓機、同步折彎機(折板機),、剪板機(剪床）、沖切/步?jīng)_、金屬壓力機、彎曲/鋸床、機床、食品機械、皮革/鞋機、木材/造紙機械、鋼鐵業/鑄造、壓鑄機/擠壓機、電廠、生態能源（風能-水力-太陽能）設備、油和天然氣工業設備、混凝土泵、路機、鉆井/開采設備、起重機、升降機/叉車、推土機、道路，隧道，水壩工程設備、壓縮機、街道維修設備、模擬器/娛樂設備、卡車、鐵路工程設備、航空工業設備、船舶/航海工業設備、打谷機/噴灑機、拖拉機/收割機。
