位移軸
X
大位移臺行程
25.4 mm
螺紋類型
M2, M4 and M6
負載
173 N
垂直負載能力
35 N
材料
Stainless Steel
軸承
Gothic-Arch Bearings
平臺尺寸
65 x 65 mm
傾斜
15 arc sec
滾轉
10 arc sec
偏擺
20 arc sec
推薦使用調節螺絲
9302
推薦使用千分尺
9356
推薦使用Picomotor促動器
8303
行程要求
12.7 to 25.4 mm
哥特式曲拱 X 位移臺特點
機械式軸承滑道
這些哥特式系列位移臺采用*的軸承設計，在溫度波動的環境中也能保持高度穩定。標準位移臺采用多組件設計，預載性能會隨時間推移而逐漸下降，而哥特式系列則與之不同，其軸承滑道直接以機械方式安裝在位移臺的平臺上。
四點軸承接觸
不銹鋼滾珠軸承的哥特式拱形接觸輪廓增大了接觸面積，以均勻分布負載和動量。
可配置
哥特式系列位移臺上的促動器調整架可以方便地重組為左手操作。測微計塊重新定位到推動塊處，反之亦然。

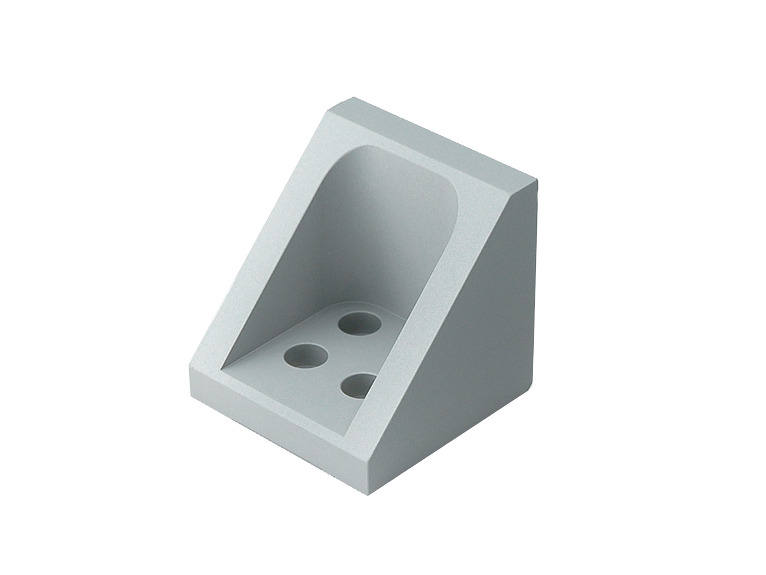

多軸配置的斜支架
直角支架可用于構建 XYZ 位移臺疊堆（類似于單軸位移臺疊堆）。有關詳細信息，請參閱配件部分。
