伊里德代理仙童FairchildFND42060F2模塊
安森美半導體FND42060F2智能電源模塊 (IPM) 是一套高度集成的單芯片逆變器解決方案，用于運動控制。FND42060F2 IPM將低損耗短路額定IGBT（絕緣柵極雙極晶體管）和經過優化的柵極驅動器集成在一個緊湊的全隔離封裝中。借助內置的NTC（負溫度系數）熱敏電阻（用于溫度監控）、集成的欠壓閉鎖功能（用于高側和低側）以及過流保護輸入，可提高系統可靠性。該器件還具有內置自舉二極管和VS引腳，簡化了PCB布局。
Fairchild Semiconductor FMT1000 系列采用完備的工業級運動跟蹤模塊，專門設計用于重工業、機械自動化、農業和無人系統上的運動智能整合。
FMT1000 系列直接從模塊提供 3D 方向、3D 翻轉率、3D 加速和 3D 磁場的輸出，可以通過盡量少的硬件和軟件開發實現集成。 設計人員可以通過數據選擇、輸出格式、輸出數據速率和通信協議來配置輸出，減少了主機處理器上的負載。
FMT1000 系列的數據速率高達 1kHz，使之成為無人駕駛車輛等應用中的*控制、穩定和導航選擇。
仙童特性:
提供很多用戶可配置輸出的完整模塊
采用了 Fairchild 的高精度慣性測量單元 FIS1100
滾動/腳距精度（動態）：3.0 度
航向精度：3.0 度
主處理器的zui低要求
無需慣性傳感器信號處理的知識即可獲得*性能
業界的信號處理管道（AttitudeEngine?），可抑制振動
整套解決方案，上市時間短
ARM?mbed上的驅動程序和實例
低功耗（3.0V 時 45MW）
PLCC28 兼容的 PCB (12.1x12.1x2.6mm)
應用;
輕工業和機器人行業
VR/AR
GNSS 增強和航跡推算
農業和重型機械
微型飛行器（無人機）
圖像穩定和平臺穩定
行人航位推算
Fairchild仙童模塊上海
仙童部分型號：
Fairchild TT6000-41, TT6000-401 4-20mA, 3-15 psig Terminal Strip
Fairchild TT6000-42, TT6000-402 4-20mA, 3-27 psig Terminal Strip
FND42060F2屬于安森美半導體Motion SPM® 45系列，可為交流
感應、BLDC和PMSM電機提供全功能、性能的逆變器輸出級。
FND42060F2采用陶瓷SPMAA-C26長引線封裝。
伊里德代理仙童FairchildFND42060F2模塊
FEATURES
- UL認證編號：E209204 (UL1557)
- 600V、20A三相IGBT逆變器，具有完整柵極驅動器和保護功能
- 使用陶瓷基板，熱阻低
- 低損耗、額定短路IGBT
- 內置自舉二極管和Vs引腳簡化了PCB布線
- 內置NTC熱敏電阻，用于溫度監控
- 將發射極開路引腳與低側IGBT隔離以實現三相電流感測
- 單接地電源
- 針對5kHz開關頻率進行優化
- 隔離等級：4000Vrms/分鐘
- 移除虛擬引腳
- 封裝類型：SPMAA-C26、陶瓷、長導線雙形式
應用
- 運動控制
- 家用電器
- 工業電機
文檔
- FND42060F2數據手冊
- Motion SPM 45系列用戶指南
- Motion SPM 45系列熱性能 信息
- Motion SPM 45系列安裝指南
了解詳情
- 安森美半導體Motion SPM®模塊

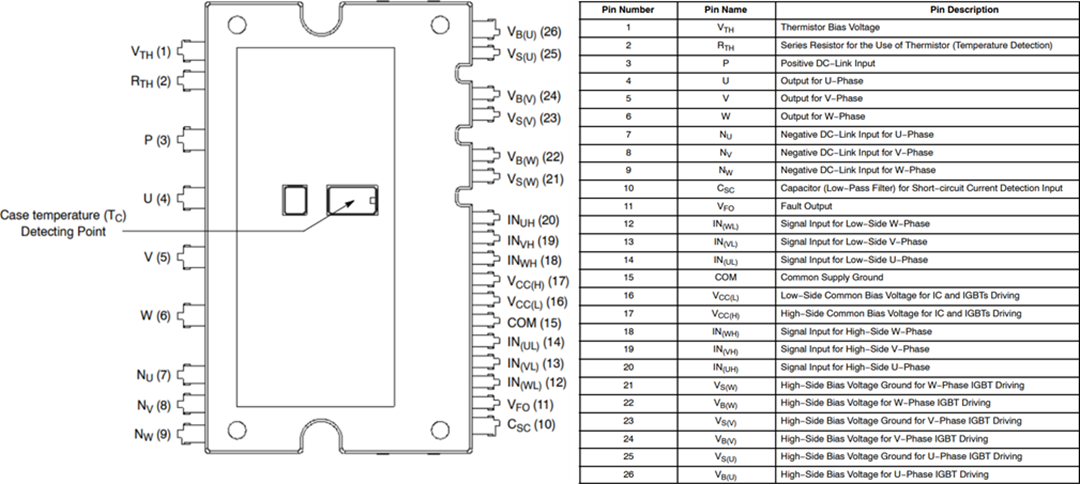

引腳指示

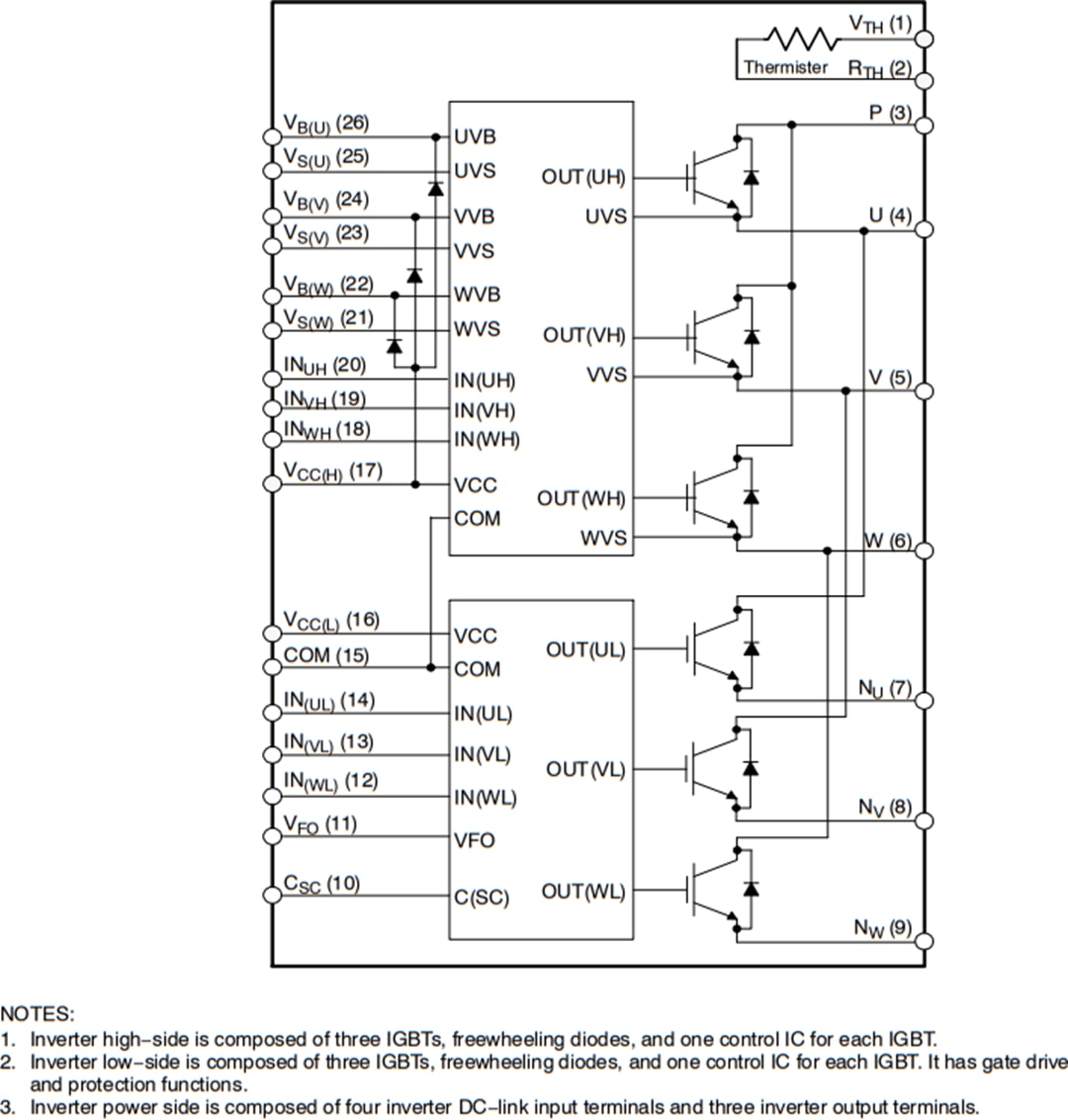

框圖
