智能旋進旋渦流量計工作原理:

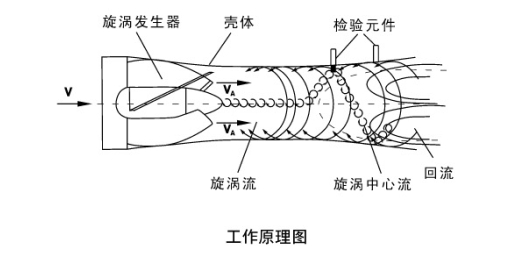

流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的漩渦流。當流體進入擴散段時，漩渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。
旋進漩渦流量計緊湊，主要由殼體、漩渦發生體、傳感器（溫度、壓力、流量）、 整流器、支架和轉換器構成。
旋進漩渦流量計產品特點:
★無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無需特殊維護。
★殼體有不銹鋼和鋁合金供選擇。
★智能旋進旋渦流量計內置壓力、溫度、流量傳感器、安全性能高，結構緊湊，外形美觀；可直接測量流體壓力、溫度與流量，并且自動實時跟蹤補償和壓縮因子修正。
★采用*電腦處理芯片，集成度高，體積小，性能好，整機功能強，采用電路微功耗設計，整機功耗低，可以內電池供電（3.6VDC），也可外接電源（24VDC）。
★采用*的信號濾波技術，雙檢測技術和電路處理技術可有效地提高檢測信號強度，并抑制由管線震動與壓力波動造成的干擾信號。
★采用多級密碼保護功能，有效防止改動參數。
★采用大屏幕LCD顯示，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量以及流體壓力、溫度等參數。
★采用*數據存儲技術，可以進行一年的歷史數據存儲，斷電數據不丟失。
★轉換器可輸出頻率脈沖、4-20mA模擬信號，并且有RS485接口。可直接與微機聯網，傳輸距離可達1.2Km。
★流量計精度等級為1.0%F.S 1.5%F.S
★測量口徑：DN20、DN25、DN32、DN50、DN80、DN100、DN150、DN200。
流量計規格表
公稱通徑DN（mm） | 類型 | 流量范圍（m³∕h） | 工作壓力（MPa） | 精度等級 | 備注 |
20 | | 1.2~15 | 1.6 2.5 4.0 6.3 10 16 | 1.0 1.5 | ≤2.5MPa 鋁合金（L） ≥4.0MPa 不銹鋼（G） 小于基本誤差限值的1∕3 |
25 | | 2.5~30 |
32 | | 4.5~60 |
50 | A型 | 10~150 |
B型 | 6~75 |
80 | A型 | 28~400 |
B型 | 18~200 |
100 | A型 | 50~800 |
B型 | 40~600 |
150 | A型 | 150~2250 | 1.6 2.5 4.0 |
B型 | 100~1200 |
200 | | 360~3600 |
注：1.準確度：為溫度、壓力修正后的系統精度。
- A,B用以區分相同通徑不同流量范圍。
- 環境溫度-30~60℃；介質溫度-20~80℃。
大氣壓力86~106KPa；相對濕度5~95%。
典型應用：天然氣、煤制氣、壓縮空氣等高中流速氣體。
更多產品詳見：*旋渦流量計
