EQN 1325 2048  ID:538234-01電機編碼器HEIDENHAIN安裝說明

ID:538234-01  型號：eqn 1325 升級型號ID：823901-52 EQN 1325 2048 62S12-78 K 0.00 .. 65b .. 40 09 .... d ENDAT01 37 01 ..

店鋪內銷售所有產品均為全新未拆封原裝產品，如需要二手或者翻新件煩請繞道其他平臺供應商！

寧波合路自動化主做且價格有優勢的品牌：

HEIDENHAIN海德漢（SUMTAK森泰克；AMO；ACU-RITE；ETEL；LEINE&LINDE萊納林德；LTN；NUMERIK JENA；RENCO；RSF）

GEMU蓋米

BD SENSORS博德

ZIMMER極馬（SOMMER索瑪）

HENGSTLER亨士樂

COAX考斯克

EMG易安基

miniBOOSTER增壓器

SCHNEIDER施耐德：只做驅動器、電動機保護器、傳感器開關系列產品

WURTH伍爾特

BECKHOFF倍福

KUBLER庫伯勒

NORGREN諾冠

BAUMER堡盟

SCHUNK雄克

我司寧波合路經營品牌不僅限于以上列舉的，我們在德國漢堡設有合資采購公司，其他歐美品牌歡迎詢價訂貨。

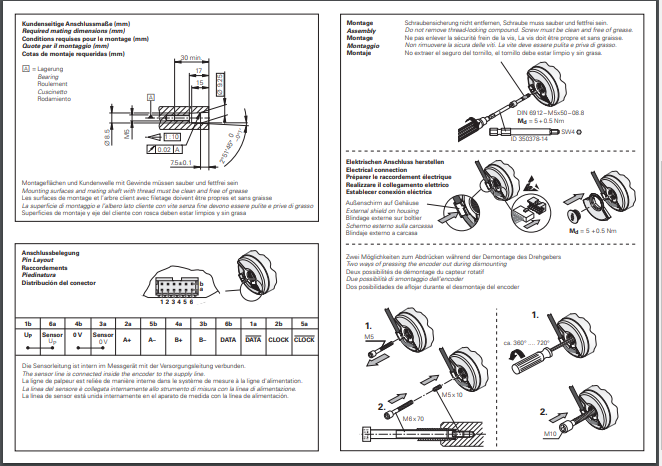

EQN 1325 2048海德漢HEIDENHAIN角度編碼器尺寸說明

【產品特點】

• 高精度：系統精度高，如 ±1 英寸 /±2 英寸等不同精度等級可選，能滿足機床、印刷機械等對角度測量精度要求高的應用場景。

• 高分辨率和可重復性：可以提供精確的角度位置反饋，具有高重復精度，能夠可靠地檢測和記錄軸的旋轉位置。

• 集成定子耦合器和溫度傳感器：定子耦合器的結構使得編碼器在軸進行角加速度時，定子聯軸器只吸收軸承摩擦所導致的扭矩，具有出色的動態性能。溫度傳感器可實時監測編碼器的溫度，有助于及時發現異常情況，保障設備的穩定運行。

• 安裝便捷：屬于封閉式角度編碼器，空心軸設計且直徑可達 100mm，便于穿電源線等，同時尺寸小，適用于安裝空間有限的地方。

• 多種接口：接口類型豐富，如 1 個 VPP、EnDat 等，方便與不同的控制系統進行連接，實現數據的傳輸和交互。

【安裝及維護】

• 安裝位置選擇：選擇振動和沖擊小的位置，確保編碼器與被測物體間距小、相對位置穩定，以提高測量精度。

• 機械安裝：空心軸編碼器與電動機軸固定可采用鍵槽連接、不銹鋼空心軸無鍵槽鎖緊環固定或空心軸直接加頂絲固定等方式。安裝時，空心軸與電動機軸應是間隙配合，定位鍵不得過緊，嚴禁敲打裝入。有鎖緊環的編碼器在未裝入電動機軸前嚴禁鎖緊，以免軸壁變形。

• 電氣連接：根據編碼器電氣接口類型，將其與設備控制系統正確連接。使用串行接口時需用專用串行線纜，并行接口則用專用并行線纜。連接時保證線纜長度盡量短，接口牢固可靠，以減少信號衰減和干擾。




• 定期清潔：定期用干凈軟布擦拭編碼器表面灰塵，如有油污等污漬，可用少量對編碼器材料無腐蝕性的專用電子清潔劑噴在軟布上進行擦拭，避免清潔劑直接噴在編碼器內部。特別要注意軸部清潔，防止雜質進入。

• 檢查連接：定期檢查電源線、信號線等連接是否牢固，有無松動、斷路、短路等情況。若電纜固定不緊造成松動引起開焊或斷路，需卡緊電纜；若有損壞，及時更換電纜或接頭。

• 性能檢測：按照一定周期對編碼器進行性能檢測，包括精度校準等，確保其測量精度和數據準確性。如發現讀數不準確等情況，需及時排查是安裝問題、污染問題還是編碼器本身故障，并進行相應處理。

• 避免過載和不當操作：確保編碼器在規定的負載范圍內工作，避免長時間超負荷運轉。同時，避免在開機狀態下插拔線纜等不當操作，防止損壞編碼器。

我司常年經銷型號：

HEIDENHAIN ECN 413 2048 01 -58 K 1.00 02 70C14 64 01 .. .. D EnDat01 37 01 .. 1065932-11

HEIDENHAIN ECN 413 2048 27S17-58 R 0.00 .. 68A14 64 01 .. .. D EnDat01 37 01 .. 1065932-12

HEIDENHAIN ECN 413 2048 03S17-58 K 1.00 02 68A14 64 01 .. .. D EnDat01 37 01 .. 1065932-14

HEIDENHAIN ECN 413 2048 03S17-58 K 5.00 02 70C46 64 01 .. .. D EnDat01 37 01 .. 1065932-15

HEIDENHAIN ECN 413 2048 03S17-58 K 5.00 02 70C14 64 01 .. .. D EnDat01 37 01 .. 1065932-16

HEIDENHAIN ECN 413 2048 03S17-58 K 1.00 02 70C46 64 01 .. .. D EnDat01 37 01 .. 1065932-17

HEIDENHAIN ECN 413 2048 27S17-58 R 0.00 .. 70C14 64 01 .. .. D EnDat01 37 01 .. 1065932-18

HEIDENHAIN ECN 413 2048 27S17-58 R 0.00 .. 70C46 64 01 .. .. D EnDat01 37 01 .. 1065932-19

HEIDENHAIN ECN 413 512 03S17-58 K 1.00 02 70A14 64 01 .. .. D EnDat01 37 01 .. 1065932-20

ZIMMER(SOMMER) GPP5035S-00-A

ZIMMER(SOMMER) LBPS2504FS2

ZIMMER(SOMMER) MK6505AK

ZIMMER(SOMMER) PAE33X15NHAS-A

ZIMMER(SOMMER) GBV50

ZIMMER(SOMMER) KBH5501BS1

ZIMMER(SOMMER) PHE10X10NWFK-A

ZIMMER(SOMMER) KWH6501IS1

ZIMMER(SOMMER) UBPS6514ES1LA

ZIMMER(SOMMER) SV18IA

ZIMMER(SOMMER) OV35-100L

【應用領域】

• 機床領域：用于機床的主軸、工作臺等部件的角度測量和位置控制，可提高加工精度和效率，實現復雜的加工工藝。

• 印刷設備：精確控制印刷滾筒的旋轉角度和位置，保證印刷圖案的準確性和套印精度，提高印刷質量。

• 包裝機械：在包裝過程中，對旋轉部件進行角度測量和控制，實現精確的包裝材料輸送、封口、貼標等操作。

• 機器人：為機器人的關節提供精確的角度反饋，使機器人能夠準確地執行各種動作和任務，提高運動控制精度和穩定性。

• 其他領域：還廣泛應用于輸送帶、電梯、風力發電、起重機、冶金、造紙機械等工業自動化行業，用于角度測量、速度監測和位置控制等方面。

寧波合路自動化科技有限公司

—德國Haidenhein海德漢全系列產品技術選型+現貨庫存銷售+檢測，維修服務商—

寧波合路自動化科技有限公司提供海德漢各系列產品庫存現.貨供應服務：常用型號的光柵尺，電機伺服旋轉編碼器，角度編碼器圓光柵，位移光柵尺長度計，掃描讀數頭，環形磁鼓圓光柵和信號電纜等都有庫存。另外，我們可免費提供德國HAIDENHEIN海德漢全系產品售前技術協助選型咨詢，產品檢測以及維修保養服務，上門安裝與調試（視情況需另外收費），提供免費電話指導安裝與技術參數咨詢等服務，隨時歡迎您來溝通交流。

關于產品

德國HAIDENHEIN海德汗全-新原-裝，未拆封

關于售后

德國原-廠質量-保-證一年，提供選型+銷售+安裝指導+檢測維修服務

關于發貨

款到發貨，順豐包郵

寧波合路德國HEIDENHAIN海德漢常用型號都會有庫存現貨，價格優勢，選型，銷售，安裝指導，售后檢測維修服務商。我們公司常年備有現貨庫存，隨時隨地能滿足客戶需求，為客戶解決停機停產困擾，德國HEIDENHAIN海德漢選型+銷售+安裝指導+售后檢測維修貼身管家式服務商。
EQN 1325 2048  ID:538234-01電機編碼器HEIDENHAIN安裝說明
